4 février 2025

# Où sont promulguées les lois ?

Le 21 décembre 2024, a été publiée au Journal officiel la fameuse loi spéciale qui doit permettre de pallier l'absence temporaire de budget pour l'année 2025. Le fond de la loi nous intéresse ici fort peu, mais un petit détail m'a interpelé dans le bas de la page.

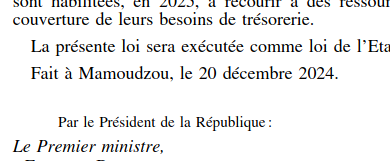

La loi n'a pas été promulguée à Paris mais à Mamoudzou, la capitale de Mayotte. En effet, quand la loi a été promulguée le 20 décembre 2024, le chef de l'État était en déplacement sur l'île, sinistrée quelques jours auparavant par un cyclone.

Cela m'a conduit à me poser une question essentielle : Est-ce que cela arrive régulièrement ? Et quels autres lieux ont eu l'honneur d'être le théâtre d'une promulgation présidentielle ?

Pour y répondre, nous nous tournons vers Légifrance, « le service public de la diffusion du droit ». Bénie soit notre République moderne et numérique, une API nous est gracieusement mise à disposition afin d'interroger les fonds légaux.

L'API est un peu bordélique et ce n'est pas évident de s'y retrouver parmi toutes les commandes proposées pour consulter, rechercher, lister parmi les textes publiées, les textes consolidés ou les débats parlementaires. Mais, apprécions tout de même le fait qu'elle existe.

Cela nous permet donc d'interroger en particulier la base des Journaux officiels et d'y rechercher les textes publiés répondant à certains critères. En l'espèce, on ne recherche que les promulgations de loi. Les textes ne sont correctement enregistrés au format « texte » qu'à partir de 1990 (ce qui est déjà admirable en soi), pour les textes plus anciens on n'a souvent que le journal papier numérisé.

L'API renvoie des données JSON contenant les métadonnées des textes et leur contenu au format HTML. Les métadonnées incluent une variables signers, correspondant au bloc des signatures du texte. Il faut alors en extraire la chaîne de caractères "Fait " pour en tirer derrière le lieu de la signature (« Fait à Paris », « Fait à Mamoudzou »…).

Petite contrariété, certains textes gèrent mal cette donnée et le bloc de signatures est à aller chercher directement dans le corps du texte, à la fin du dernier article de la loi. Il faut alors naviguer péniblement dans les sections et sous-sections du texte jusqu'à trouver la dernière (non, elles ne sont pas toujours rangées dans l'ordre).

Ces obstacles surmontés, que disent les chiffres ? Après un peu de nettoyage et une petite revue manuelle, j'ai identifié depuis 1990, sur 3032 textes analysés pour lesquels le lieu de signature est indiqué, 99 textes promulgués hors de Paris :

Lieux	Occurences
Paris	2933
Fort de Brégançon	58
Le Lavandou	13
Saint-Paul	7
Itacaré	5
Eugénie-les-Bains	3
Nouméa	3
Lyon	2
Port-Vila	1
Washington	1
Rio de Janeiro	1
New Delhi	1
La Mongie	1
Mamoudzou	1
Toulon	1
Charleville-Mézières	1

En dehors de Paris (environ 97 % des textes), les lieux de villégiature des Présidents de la République se détachent. Il y a évidemment le Fort de Brégançon et Le Lavandou (pour rappel, Nicolas Sarkozy séjourna régulièrement au Lavandou où la famille de Carla Bruni possède une villa), mais aussi :

Eugénie-les-Bains, dans Les Landes, où Jacques Chirac passa les fêtes de Noël de 1996 ;
Saint-Paul, à La Réunion, où Jacques Chirac passa deux semaines de vacances à l'été 2004 ;
Itacaré, au Brésil, où Nicolas Sarkozy passa les fêtes de Noël de 2008 ;
La Mongie, dans les Alpes, où Emmanuel Macron a passé quelques jours aux sports d'hiver en 2017.

Les autres villes relèvent de déplacements plus classiques. Peut-être s'étonnera-t-on de l'absence de Versailles, où se trouve une autre résidence présidentielle et où Emmanuel Macron a passé du temps à l'isolement à la fin de 2020.

Par ailleurs, si on compte, pour chaque président, le nombre de promulgations délocalisées hors de Paris, on constate une tendance marquée.

Présidents de la République	Promulgations hors de Paris
François Mitterrand*	0
Jacques Chirac	14
Nicolas Sarkozy	18
François Hollande	4
Emmanuel Macron	63

* De 1990 à 1995 uniquement.

Il y a eu sous Emmanuel Macron une explosion des lois promulguées hors de Paris. Sur 99 textes promulgués hors de Paris depuis 1990, 63 l'ont étés sous sa présidence ! Alors qu'on pensait avoir fait le tour des anomalies statistiques le concernant, en voici une nouvelle qui vous est offerte sur un plateau. Cela peut s'expliquer par une forte activité en été, avec de nombreuses lois promulguées depuis le Fort de Brégançon : 1 à l'été 2018, 15 en 2019, 5 en 2020, 11 en 2021, 8 en 2022, 13 en 2023. Et aucun en 2024, trêve olympique oblige :o)

Dans le cadre de cette étude, je n'ai pris en compte que les lois (ordinaires, organiques et constitutionnelles) parce que le lieu de signature y est (presque) toujours renseigné ; ce n'est pas le cas pour les textes réglementaires où seule la date est (généralement) renseignée, quand les champs ne sont pas tristement laissées vides, comme un formulaire administratif un peu pénible.

1^er octobre 2024

# Le redémarrage du blog

Autoportrait, par Joseph Ducreux

Ce blog renaît ! Après avoir longtemps procrastiné la refonte de ce site, je me suis enfin décidé à donner le coup de collier nécessaire pour y arriver.

Deux changements notables :

Un nouveau visuel, inspiré par tous ces sites minimalistes des tech bros de la Silicon Valley qui occupent la première page de Hacker News. J'ai largement pompé la feuille de style du Better Motherfucking Website (rien de grossier ou NSFW dans tout ça, rassurez-vous), qui se veut une démonstration de la possibilité de faire des sites web fonctionnels et élégants sans solliciter des ressources technologiques démentielles.
À la faveur de ce redesign, j'ai changé d'outil de génération, délaissant Jekyll qui était devenue une tannée à faire fonctionner à cause de ses nombreuses dépendances et de ses mises à jour successives qui avaient fini par complètement casser ma « chaîne de production » d'articles (déjà largement enraillée par mon manque de motivation).

Sur ce dernier point, vous vous demandez probablement (toi le lecteur égaré) pour quelle alternative j'ai optée. Eh bien après avoir envisagé d'utiliser Hugo, qui n'avait finalement pas l'air plus simple d'usage, j'ai fini par me retrousser les manches pour pondre un script Python complètement de mon cru. Cela me permet de reprendre complètement la main sur la chaîne éditoriale et de m'abstraire des outils tiers dont je n'ai besoin finalement que d'une infime partie des fonctionnalités.

Je continue de rédiger mes articles en Markdown (je voulais quand même pouvoir reprendre mes anciens fichiers sources sans trop d'efforts), et mon script vient construire les pages une à une, sur la base d'une poignée de fichiers HTML « modèles », et les placer dans une arborescence de fichiers que je n'ai plus qu'à coller dans la destination. Le script n'a qu'une seule dépendance externe : le paquet PIP Markdown pour la conversion de Markdown vers HTML. J'ai brièvement hésité à recoder cette bibliothèque pour m'isoler complètement des contingences extérieures mais ça aurait été un effort disproportionné.

J'ai bien conscience que ce mode de fonctionnement me place très à contre-courant, à cette époque où Javascript est la nouvelle lingua franca, mais avoir un blog est une forme de contre-culture en soi. Ceci est donc une forme de démarche politique.

Je caresse le doux rêve que cela me permettra de bloguer plus facilement à l'avenir, sans prise de tête, éventuellement pour des articles plus courts mais plus fréquents, mais je ne me fais plus aucune illusion et je ne promets rien. Mais ce serait bien.

1^er mai 2023

# Morceaux choisis du FCSC 2023

Logo du France Cybersecurity Challenge

J'ai pris part cette année au France CyberSecurity Challenge (FCSC dans le jargon), un challenge de cybersécurité organisé par l'ANSSI. Il consiste en plusieurs problèmes à résoudre, faisant appel à des connaissances dans des domaines variés comme la cryptographie, l'exploitation de binaires ou le web. Chaque problème rapporte un certain nombre de points, selon la difficulté.

Pour résoudre un problème, il faut trouver le flag (« sémaphore », en bon français) associé à ce problème, qui prend la forme d'une chaîne de caractère du type FCSC{br@v0_pour_1a_s0lu7ion}.

Je vais revenir ici quelques un des problèmes de cette édition que j'ai trouvé intéressant, ou à tout le moins que j'ai apprécié résoudre.

Le pré-challenge

Pour faire patienter le public avant l'ouverture des épreuves, un problème de teasing était caché sur le site web, rapportant un avantage considérable de 1 point et le privilège de pouvoir afficher un Emoji 🔥 à côté du pseudonyme de ceux qui en viennent à bout.

La porte d'entrée n'était pas très difficile à trouver, elle était indiquée dans un commentaire du code source de la page d'accueil.

<p>
  <!-- En attendant l'ouverture, un flag est à trouver sur ce site. Voir sur /teasing 🔥 -->
</p>

Sur la page indiquée (https://france-cybersecurity-challenge.fr/teasing donc), on trouve une image :

Cette image a visiblement été découpée et réagencée. Rien de mieux à faire dans l'immédiat que de la remettre dans l'ordre. Je me suis aidé d'un code Python pour recréer l'image, mais le puzzle a quand même été résolu à la main.

LSB = Least significant bit (« bit de poids faible »). La stéganographie, c'est le fait de dissimuler des choses dans un fichier, en particulier une image. « LSB Stegano » c'est donc une indication sur l'étape d'après. Dans une image, la couleur de chaque pixel est codée sur trois octets, chaque octet donnant la quantité de rouge, de vert et de bleu sur une échelle de 0 à 255.

Si on ajoute ou retire 1 à un octet, la différence est invisible à l'œil nu. Dès lors, on peut utiliser cette propriété pour dissimuler un message dans le dernier bit de chaque octet. Si on applique cette théorie à l'image que nous avons obtenue en prenant successivement le dernier bit de chaque octet dans chaque pixel, on obtient… une autre image.

Rebelotte :

Et cette fois-ci, si on prend encore le dernier bit de chaque octet de chaque pixel, on obtient un fichier binaire qui ne semble pas être une image cette fois ci.

$ file sortie.bin
sortie.bin: ELF 64-bit LSB pie executable, x86-64, version 1 (SYSV), dynamically linked, interpreter /lib64/ld-linux-x86-64.so.2, BuildID[sha1]=8633214f4900c48d504eb171c5013837f19a7d85, for GNU/Linux 3.2.0, stripped

On a donc un fichier exécutable. Dans le doute, on exécute.

$ ./sortie.bin

Il ne se passe rien. Le programme semble attendre quelque chose sur l'entrée standard. Et si on écrit quelque chose ?

$ ./sortie.bin
aaa
$

Le programme s'arrête. Bon. On suppose qu'il faut écrire quelque chose de précis pour obtenir un résultat intéressant. À ce stade j'étais un peu démuni parce que mes capacités dans cette discipline, la rétro-ingénierie, sont assez limitées. Après avoir un peu pataugé à essayé de lire du code assembleur, je me suis penché sur des outils de décompilation, qui visent à fournir un code en langage C équivalent à un exécutable donné. Après quelques soirées perdues à regarder des tutoriels sur YouTube et à me battre avec Ghidra, un logiciel de la NSA spécialisé dans ce type de tâches, j'ai fini par comprendre que le programme attendait en entrée le chemin pour sortir d'un labyrinthe.

j = 0;
i = 0;
ok = 1;
__isoc99_scanf("%188s",input);
raw_length = strlen(input);
length = (int)raw_length;
for (x = 0; x < length; x = x + 1) {
  if (input[x] == 'L') {
    i = i + -1;
  }
  else if (input[x] == 'R') {
    i = i + 1;
  }
  else if (input[x] == 'U') {
    j = j + -1;
  }
  else if (input[x] == 'D') {
    j = j + 1;
  }
  if (*(char *)((long)maze + (long)i + (long)j * 64) == '#') {
    ok = 0;
  }
  if (j < 0) {
    ok = 0;
  }
  if (i < 0) {
    ok = 0;
  }
  if (62 < j) {
    ok = 0;
  }
  if (62 < i) {
    ok = 0;
  }
}
if (((ok == 1) && (j == 62)) && (i == 62)) {
  puts("Congrats!! You can use the flag given by this command to validate the challenge:");
  printf("echo -n %s | sha256sum | awk \'{ print \"FCSC{\" $1 \"}\" }\'\n",input);
}

Ci-dessus, un extrait du code obtenu. Dites-vous bien que j'ai renommé les variables pour faciliter la lecture parce qu'avant on avait du « local_1008 », du « puVar2 » ou du « sVar1 ». Aussi, si j'avais perçu assez vite l'histoire du labyrinthe à résoudre (l'emploi des lettres L, R, U et D est assez parlant), c'est la disposition du labyrinthe qui m'a causé le plus de soucis. En effet, ce dernier était encodé sous la forme d'un tableau dont Ghidra n'a pas jugé utile de me donner les valeurs, me renvoyant à la lecture du code d'assemblage. En outre, le C est un langage exigeant et quand on a l'habitude du Python il n'est pas évident de distinguer ce qui relève de l'addition innocente de ce qui relève de l'accès à un index dans un tableau.

J'ai tout de même fini par extraire l'allure du labyrinthe, et dès lors coder un algorithme de résolution était comparativement assez facile. Le chemin final consiste en 188 mouvements, décrits par L, R, U et D (respectivement, gauche, droite, haut et bas). Finalement :

$ ./sortie.bin
RDDD … RRRD
Congrats!! You can use the flag given by this command to validate the challenge:
echo -n RDDD … RRRD | sha256sum | awk '{ print "FCSC{" $1 "}" }'
$ echo -n RDDD … RRRD | sha256sum | awk '{ print "FCSC{" $1 "}" }'
FCSC{5cf9940286533f76743984b95c8edede9dbfde6226de012b8fe84e15f2d35e83}

Des p'tits trous

Dans ce problème, on nous donne 79 images numérotées représentant chacune une carte perforée nous rappelant les premiers temps de l'informatique.

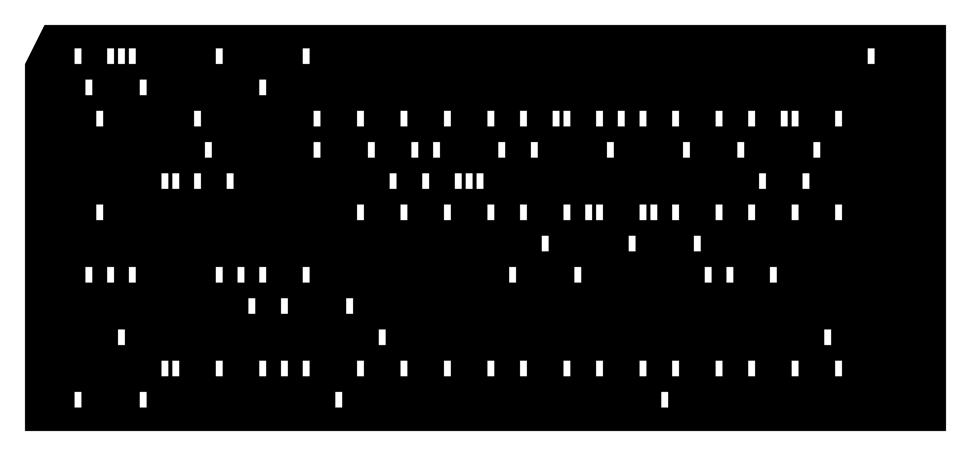

Une des images

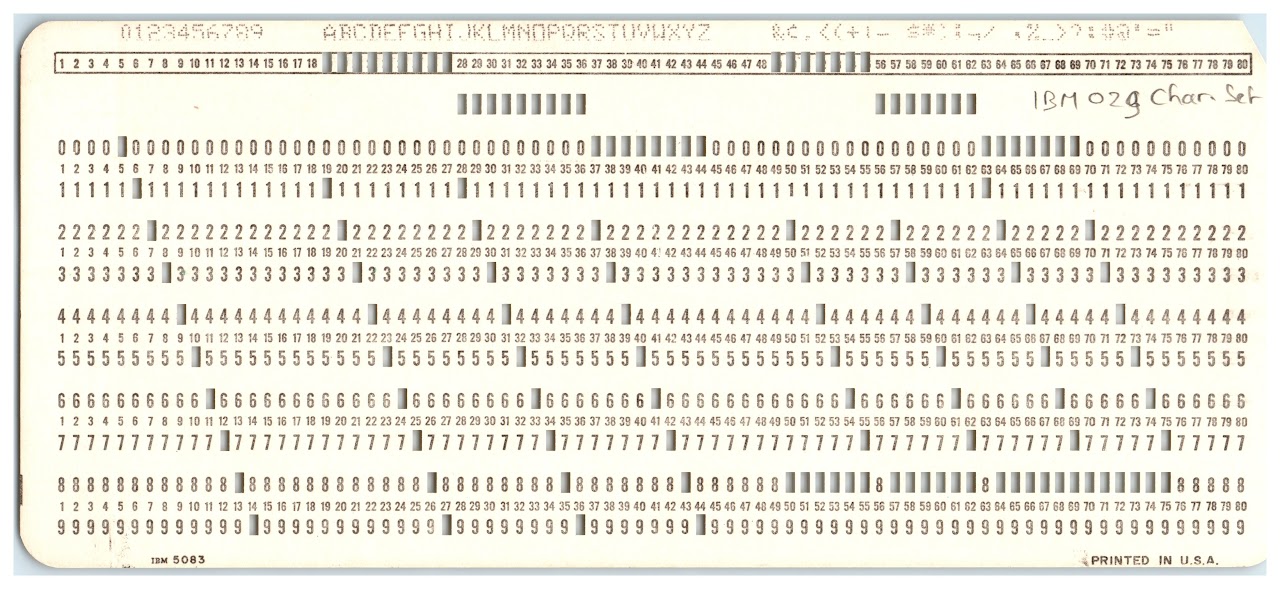

L'énoncé du problème évoque « IBM029 » et précise « Sur les 79 cartes seules les 53 premières sont correctement numérotées, les dernières étaient dans une boîte qui a souffert du temps et a effacé les étiquettes collées dessus. ». Une recherche rapide permet de déterminer comment interpréter les cartes. Chaque carte comporte 12 lignes et 80 colonnes. Chaque colonne sur une carte correspond à un caractère, et les lignes sur lesquelles on trouve un trou renseignent sur le caractère encodé.

Source

Par exemple, s'il y a un trou uniquement sur la troisième ligne, alors c'est le caractère 0 (zéro). S'il y a un trou sur les deuxième, septième et onzième lignes, alors c'est le caractère * (astérisque). On en titre que l'image donnée en exemple doit être interprétée ainsi :

  INTEGER :: S1(256) = (/ 96,172,121,222,15,140,53,104,39,145,51,250,217,  &

Si on applique le processus à l'ensemble des images, on en tire un fichier complet, qui semble être du code en Fortran. La compilation n'est malheureusement pas très probante.

$ gfortran sortie.f90 -o a.out
sortie.f90:57:16:

   55 |   DO I = 0,29,1
      |                                                                                2
   56 | ! - - - - - -
   57 |   DO I = 0,29,1
      |                1
Erreur: La variable « i » à (1) ne peut pas être redéfinie à l'intérieur de la boucle commençant à (2)
sortie.f90:58:80:

   58 |   CHARACTER :: SSSS(0:255)
      |                                                                                1
Erreur: Instruction déclaration de données inattendue à (1)
sortie.f90:59:80:

   59 |   INTEGER :: SSS(0:255)
      |

... (une soixantaine de lignes d'erreur)

On se souvient de la précision dans l'énoncé (« sur les 79 cartes seules les 53 premières sont correctement numérotées »). Les 53 premières lignes correspondent en fait à des déclarations de variables, les 26 lignes restantes sont des opérations sur ces variables avec quelques boucles « for ». Après quelques essais, on arrive au résultat :

$ gfortran edit.f90 -o a.out
$ ./a.out
FCSC{#!F0RTR4N_1337_FOR3V3R!}
STOP 0

Au Boolot

L'énoncé indique qu'on va nous présenter un circuit logique constitué uniquement de portes OU EXCLUSIF (XOR), avec 128 entrées et 256 sorties. On nous autorise à demander la sortie de 130 entrées différentes, puis c'est à nous de deviner quelle sera la sortie d'une entrée donnée. Si on y arrive, à nous le flag.

$ nc challenges.france-cybersecurity-challenge.fr 2302
===== Welcome to auBOOLot: Beat the Circuit! ======
[+] Please wait a bit during circuit generation ...
[+] Secret circuit generated! (26356 XOR gates)
Please provide a 128-bit binary input to evaluate:
>>> 00000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
Your output is 1001000110110100110000111111110101101110111100101000101111000001101010001010000011001101000111011010111010010011100001101110011100100000110001000110000111101110100010101111001010101001100010110111011010000011001111110111011011000001000011101100001000010000

Ici, on peut s'appuyer sur deux propriétés de l'opération XOR, notée ⊕. Dans la suite, A, B et C sont des variables booléennes valant indifféremment VRAI ou FAUX :

A ⊕ (B ⊕ C) = (A ⊕ B) ⊕ C = A ⊕ B ⊕ C (l'associativité)
A ⊕ B = B ⊕ A (la commutativité)
A ⊕ FAUX = A
A ⊕ A = FAUX

Dès lors, on peut schématiser le circuit logique en indiquant pour chaque sortie si oui ou non chacune des entrées intervient dans son calcul. Le circuit peut donc être modélisé par une matrice binaire 128×256, chaque ligne représentant une entrée et chaque colonne représentant une sortie.

Dernier détail, on remarque dans l'exemple plus haut que même lorsque toutes les entrées sont à 0 (FAUX), certaines sorties sont à 1 (VRAI). Or, on ne peut pas construire VRAI avec uniquement FAUX (car FAUX ⊕ FAUX = FAUX) (ce n'est pas de la philosophie, n'en tirez aucune leçon de vie). Cela signifie qu'il faut prendre en compte une sorte de 129e entrée valant tout le temps VRAI et intervenant dans le calcul de certaines sorties. Et ces sorties, se sont justement celles qui valent VRAI quand toutes les entrées sont à FAUX (vous me suivez ?).

On a donc notre première questions sur les 130 qui nous sont accordées. Pour celles qui suivent, on va « allumer » chaque entrée les unes après les autres, en gardant les autres « éteintes » :

1000…000
01000…000
…
000…0001000…000
…
000…00010
000…0001

Si vous voulez vous la péter, la énième entrée est égale à 1 << (128-n), où << est l'opération « décalage à gauche ».

Pour chaque sortie obtenue, on regarde si chacun des bits diffère de la sortie obtenue lorsqu'on a fourni une série de zéros. Si le bit est différent, alors le bit d'entrée valant VRAI intervient dans le calcul de ce bit de sortie.

À la fin, il nous reste une question qu'on peut se permettre de griller. Pour répondre au problème final, on a plus qu'à reprendre notre matrice patiemment constituée et calculer chaque bit de sortie. On prend comme valeur de départ la valeur du bit obtenu avec l'entrée nulle (000…000), puis on balaie la colonne de la matrice correspondant au bit de sortie qu'on souhaite calculer. Si la ligne vaut 0, alors on ne fait rien. Si la ligne vaut 1, on calcule OU EXCLUSIF avec le bit d'entrée correspondant.

La machine virtuelle (Comparaison, Fibonacci, RSA Secure Dev)

Plusieurs problèmes de cette année prenaient pour appui un langage d'assemblage créé pour l'occasion (bien documenté, même si un peu abscons à première vue) et fonctionnant dans une machine virtuelle fournie. Pour chaque problème il fallait écrire un programme dans ce langage, ce qui n'était pas très compliqué mais exigeait un peu de concentration dès lors que le langage était très bas niveau.

Le premier problème, « Comparaison », est un problème d'introduction qui permet de prendre en main la machine virtuelle en effectuant une comparaison simple.

Le second problème, « Fibonacci », demande à calculer un certain terme de la suite de Fibonacci. Il faut jongler avec les différents registres pour stocker notamment le terme en train d'être calculé, le terme précédent et l'indice du terme. À la fin, on a un code qui ressemble à ça :

MOV R0, #0
MOV R1, #1
MOV R2, #0
MOV R3, #1
CMP R5, R2
JZR +5
ADD R1, R0, R1
SUB R0, R1, R0
SUB R5, R5, R3
JR -5
MOV R1, #0
STP

Si on compile le code et qu'on le fournit à la machine virtuelle :

$ python3
Python 3.10.9 (main, Dec 15 2022, 19:49:41) [GCC 12.2.0] on linux
Type "help", "copyright", "credits" or "license" for more information.
>>> import assembly
>>> code = open("code.txt").read().strip().split("\n")
>>> assembly.assembly(code)
'800000008001000180020000800300010625c7054a414c084cedcffb800100001400'
>>> exit()
$ nc challenges.france-cybersecurity-challenge.fr 2301
Enter your bytecode in hexadecimal:
>>> 800000008001000180020000800300010625c7054a414c084cedcffb800100001400
[+] Congrats! Here is the flag: FCSC{770ac04f9f113284eeee2da655eba34af09a12dba789c19020f5fd4eff1b1907}

Une autre série de problèmes dans cette machine virtuelle appelle à reproduire l'algorithme RSA, un message et une clef étant fournis. La clef se constitue de plusieurs paramètres propres à RSA : les nombres premiers p et q, un exposant e, et d'autres variables issues d'opérations arithmétiques avec pleins de modulos :

e = 2 ** 16 + 1
dp = gmpy2.invert(e, p - 1)
dq = gmpy2.invert(e, q - 1)
iq = gmpy2.invert(q, p)
d  = gmpy2.invert(e, (p - 1) * (q - 1))

Ce code utilise la bibliothèque gmpy2.

Si on applique l'algorithme rigoureusement, il faut calculer (m**d) % (p*q). Cela donne un résultat correct, mais ce n'est pas assez rapide pour résoudre le problème. Si on va voir à la source des spéficiations de RSA, dans la RFC 3447, section 5.2.1, on trouve la solution, moins directe, mais néanmoins bien documentée. Celle-ci se convertit assez facilement dans notre langage :

MOV R3, R8
MOV RC, RA
MOV RD, R7
POW R2, R5
MOV RC, R9
MOV RD, R6
POW R1, R5
SUB R4, R1, R2
MUL R4, R4, R3
MOD R4, R4
MOV R0, R7
MUL R0, R0, R4
ADD R0, R0, R2
STP

Ce qui permet d'obtenir le résultat :

$ python3
Python 3.10.9 (main, Dec 15 2022, 19:49:41) [GCC 12.2.0] on linux
Type "help", "copyright", "credits" or "license" for more information.
>>> import assembly
>>> code = open("code.txt").read().strip().split("\n")
>>> assembly.assembly(code)
'008300AC007D0352009C006D03514c8c4ee4024400704f004a801400'
>>> exit()
$ nc challenges.france-cybersecurity-challenge.fr 2352
Enter your bytecode in hexadecimal:
>>> 008300AC007D0352009C006D03514c8c4ee4024400704f004a801400
Which flag do you want to grab?
  0. Quit.
  1. Easy flag   - check for code correctness and performances.
  2. Medium flag - check resistance against several fault attacks, d not given.
  3. Hard flag   - check resistance against more fault attacks, not e and not d given.
>>> 1
[+] Testing correctness...
[+] Correct!
[+] Testing performances against the reference solution...
[*] Reference performances: 8972767.24 ns
[*] User performance:       6993844.04 ns
[*] Ratio:                     0.78
[+] Congrats! Here is the easy flag: FCSC{06de1084d295f2a016f79485f2a47744bfb9ed3e30e9312121665559df9447de}

Voilà pour les problèmes de cette année ! Ils ne sont pas forcément bien représentatifs de la réalité de la cybersécurité, mais ont le mérite de faire travailler pleins de sujets techniques différents. J'ai le sentiment d'avoir plutôt appris des choses, notamment en rétro-ingénierie, ce qui est positif. J'ai aussi constaté la différence que cela faisait au moment d'aborder un problème quand on a déjà une culture technique du sujet, même minime. J'étais par exemple déjà familiarisé par avance sur le fonctionnement des cartes perforées, ce qui m'a permis de démarrer assez vite. Sur un autre problème, non expliqué ici et qui avait trait à la cryptographie sur courbes elliptiques, mes connaissances se limitaient à quelques vidéos YouTube, mais cela m'a quand même permis d'avoir une intuition du sujet et d'en tirer des résultats.

Sur ceux, merci de m'avoir lu. Je ne vous dis pas à l'année prochaine, j'espère qu'on se reverra d'ici là :^)

28 août 2022

# Génération de fractales avec le jeu du chaos

Le choux romanesco est l'archétype de la fractale-dans-la-vraie-vie (source)

C'est en arpentant TikTok que je me suis pris d'un intérêt renouvelé pour les fractales. L'endroit est curieux, mais que voulez-vous, on y trouve de tout, et leur algorithme est si bon — à un point tel que c'en est inquiétant — qu'on finit toujours par tomber sur les niches correspondant à nos passions les plus tristes. J'étais sur TikTok donc, et une jeune femme entreprenait maladroitement de dessiner un triangle de Sierpiński en utilisant le jeu du chaos. Si les termes que je viens de citer vous échappent, nulle inquiétude, on va les prendre dans l'ordre.

Le triangle de Sierpiński est une figure usuellement obtenue comme suit :

dessinez un triangle et « remplissez-le » ;
partagez sa surface en quatre en reliant les milieux de ses côtés (comme la triforce dans Zelda) (je suis un geek) ;
retirez la partie centrale ;
recommencez à partir de l'étape 2 en appliquant à chacun des triangles restants.

Si vous répétez le processus suffisamment de fois (une infinité de fois en théorie, mais on risque de se heurter au mur de la réalité), vous allez aboutir à une figure nommée le triangle de Sierpiński :

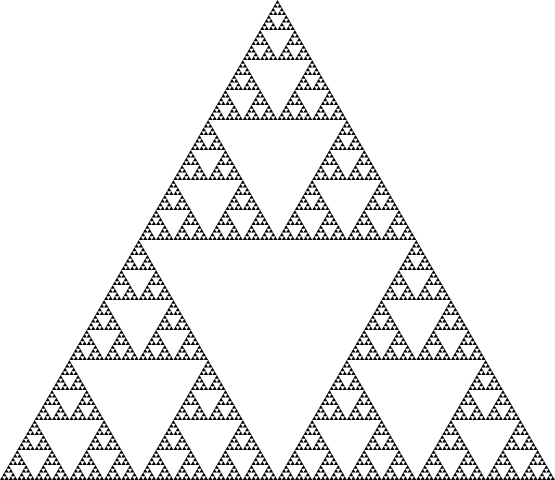

Triangle de Sierpiński

Cette figure est une fractale, c'est à dire que si on agrandit une partie de la figure, on retrouve la figure entière. Par exemple ici, la moitié supérieure est une copie de la figure entière.

Si vous me permettez une incursion rapide dans les considérations mathématiques, cette propriété fait que les fractales n'appartiennent pas à une dimension entière, c'est-à-dire que ce ne sont ni complètement des lignes, ni des surfaces, ni des volumes. Elles ne sont pas exactement de dimension 1, 2 ou 3. Pour calculer leur dimension exacte, on peut faire l'analogie avec les figures classiques : si on multiplie la taille d'un cube par deux, son volume est multipliée par huit, soit deux à la puissance trois, car un cube est en dimension 3.

Pour trouver la dimension d'un triangle de Sierpiński, on peut noter que si on multiplie sa taille par deux, alors sa « surface » est multipliée par 3. Ainsi, sa dimension est égale à log(3)/log(2), soit environ 1,585. Le triangle de Sierpiński est donc environ à mi-chemin entre la ligne et la surface. Pour plus d'informations, voyez le concept de dimension de Hausdorff. Fin des calculs, retour à l'article.

Pour revenir à TikTok, je disais donc que la jeune femme avait opté pour une autre méthode, le jeu du chaos. Le processus est différent :

placez les sommets d'un triangle ;
placez un point P au hasard sur la figure ;
choisissez un sommet du triangle au hasard ;
placez un nouveau point P, à mi-chemin entre l'ancien point P et le sommet choisi ;
recommencez à partir de l'étape 3.

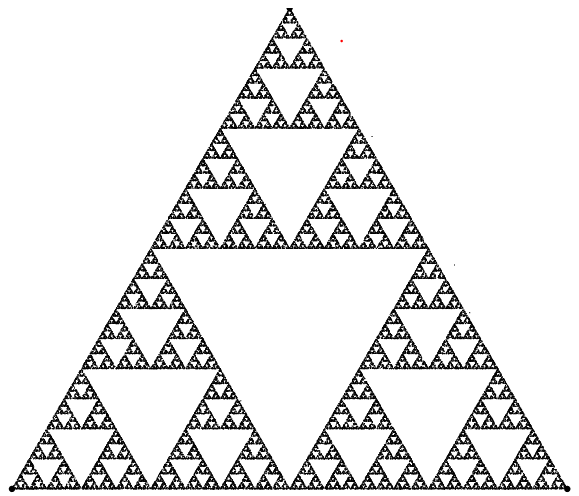

Ce processus a l'intérêt d'être assez ludique, aussi ai-je pris l'initiative de coder un script pour en simuler le fonctionnement. Rien de bien ambitieux pour l'heure, quelques lignes de Python qui génèrent une image au format SVG. Ce format texte a le bon goût d'être très facile à manipuler et se prête très bien aux images très géométriques avec lignes, points et polygones. Voyez comme c'est simple :

<svg viewBox="0 0 1000 1000">
    <rect width="100%" height="100%" fill="white"></rect>
    <circle cx="66.98729810778065" cy="749.9999999999999" r="5"></circle>
    <circle cx="933.0127018922192" cy="750.0000000000002" r="5"></circle>
    <circle cx="500.00000000000034" cy="1.1368683772161603e-13" r="5"></circle>
    <circle cx="487.55600750513696" cy="767.3399306075027" r="2" fill="red"></circle>
    <circle cx="710.284354698678" cy="758.6699653037515" r="2"></circle>
    <circle cx="388.6358264032293" cy="754.3349826518756" r="2"></circle>
    <circle cx="660.8242641477243" cy="752.1674913259379" r="2"></circle>
    <circle cx="796.9184830199717" cy="751.083745662969" r="2"></circle>
    ...
</svg>

Voici donc un triangle de Sierpiński produit avec cette méthode :

Cette figure comporte 50 000 points. On voit qu'on retrouve avec une précision surprenante le motif que nous avons déjà vu plus haut. À droite du sommet, on peut voir le premier point placé marqué en rouge, ainsi que sur le côté droit en dehors du triangle les points placés après, avant que le tracé ne vienne à l'intérieur du polygone pour ne plus en sortir.

Avec cet outil entre les mains, les multiples possibilités commencent à nous apparaître. En premier lieu, que se passe-t-il avec un autre polygone ? Ni une, ni deux, testons avec un carré. Ma déception fut perceptible.

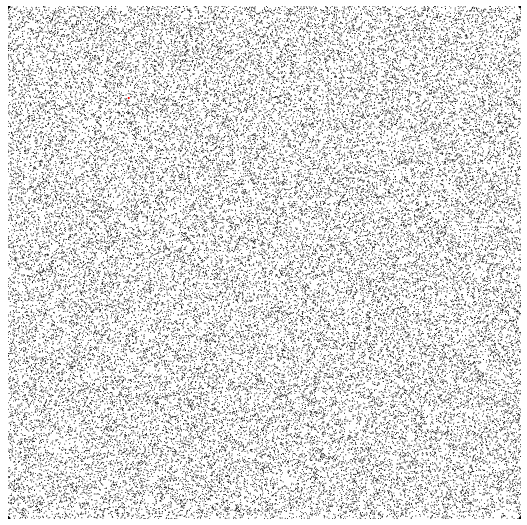

C'est un carré du chaos.

Avec un carré, la répartition est donc parfaitement aléatoire. La science avance. En relisant l'article de Wikipédia en anglais sur le jeu du chaos, il est effectivement mentionné que « If the chaos game is run with a square, no fractal appears and the interior of the square fills evenly with points. However, if restrictions are placed on the choice of vertices, fractals will appear in the square ».

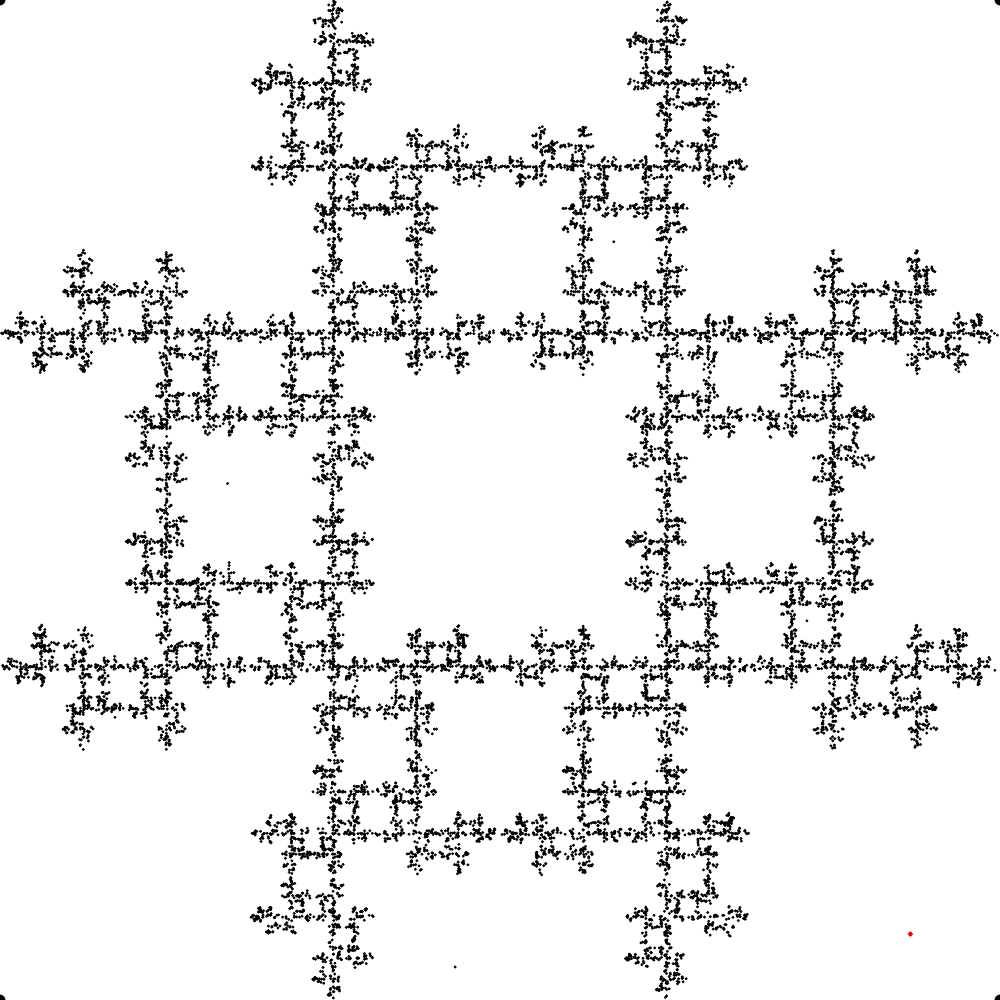

Par exemple, si dans notre carré on ne choisit pas à chaque tour parmi tous les sommets au hasard, mais on exclut du tirage au sort le sommet déjà choisi au tour précédent, on obtient la figure suivante, à l'esthétique bien plus intéressantes :

Il ne s'agit pas de la seule contrainte qu'on peut imposer dans la sélection du sommet. En fait, si à chaque tour on numérote les sommets dans le sens horaire à partir de zéro, zéro étant le sommet choisi au tour précédent, on peut coder une restriction en indiquant la liste des nombres parmi lesquels on peut choisir le prochain sommet. Ainsi, dans un carré, il y a quatorze « restrictions » possibles : (0) ; (0,1) ; (0,1,2) ; (0,1,2,3) ; (0,2) ; (0,2,3) ; (0,3) ; (1) ; (1,2) ; (1,2,3) ; (1,3) ; (2) ; (2,3) ; (3).

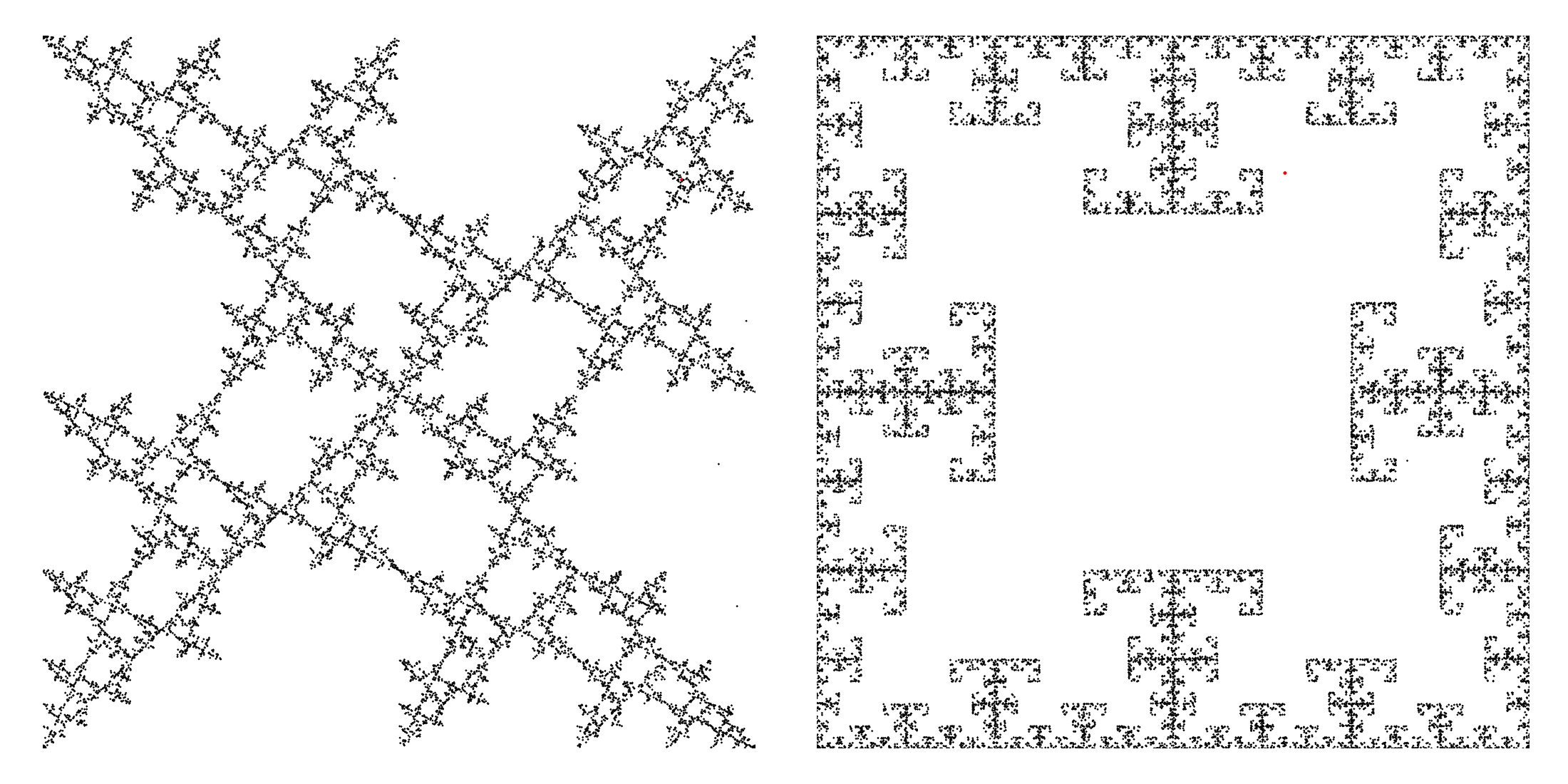

Dans cette liste, (0,1,2,3) et (1,2,3) sont les deux versions illustrées juste au-dessus. En effet, (0,1,2,3) correspond à l'ensemble des sommets du carré et dans (1,2,3) on a retiré le « 0 » correspondant par définition au sommet choisi au tour précédent. Si on essaie les versions (0,1,2) et (0,1,3), on a les résultats suivants :

C'est quand même plus rigolo que les nuages de points

On constate donc qu'on peut jouer sur deux facteurs : le nombre de côtés du polygone de départ et les contraintes sur le choix du sommet. Ces deux paramètres permettent la génération d'un grand nombre de figures variées, dont la plupart sont au moins aussi intéressantes que le triangle de Sierpiński d'où nous avons commencé notre voyage.

Si on s'intéresse aux pentagones, c'est encore un autre univers :

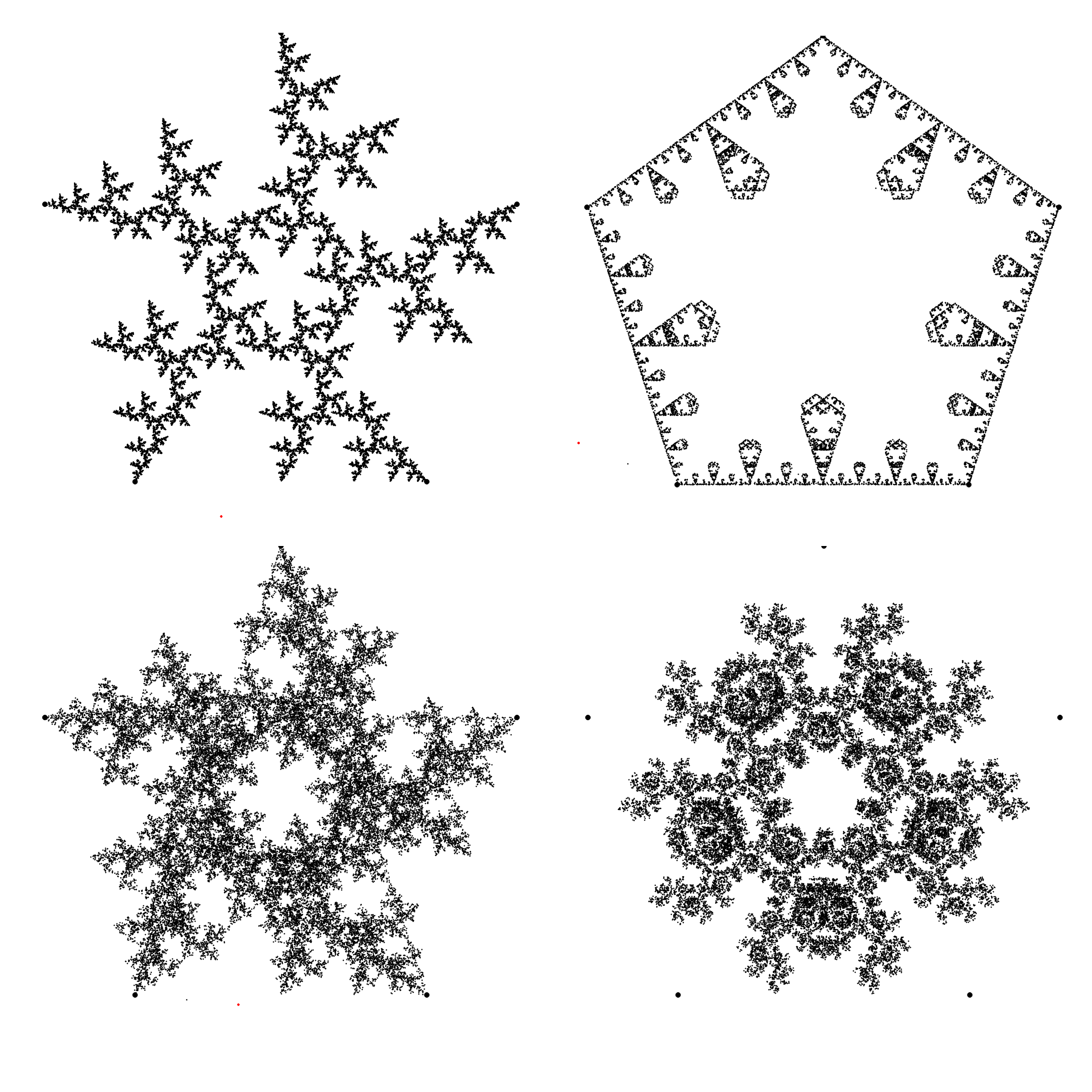

Dans le sens de la lecture, nous avons (0,1,2) ; (0,1,4) ; (0,1,2,3) et (1,2,3,4), avec 50 000 points à chaque fois

En cherchant de nouvelles figures et avec ces nouvelles contraintes, le petit script Python du départ s'est avéré limité. Désireux d'avoir un outil pratique pour faire mumuse avec les jolis dessins, je me suis attelé à la conception d'une page web permettant de générer facilement les images. Le cahier des charges était de pouvoir renseigner un nombre de côtés, un nombre de points, une sélection de sommets, et d'en sortir une figure.

La transposition du Python au Javascript est aisée, mais je dois maintenant gérer un nombre quelconque de côtés. Pour trouver les coordonnées des sommets du polygone régulier, je ressors mes vieux souvenirs de classe préparatoire et les racines énièmes de l'unité. Un passage par le plan complexe plus tard, on trouve que si $x_{0}$ et $y_{0}$ sont les coordonées d'un sommet et $n$ est le nombre de côtés du polygone, alors les coordonnées des sommets suivants seront :

$$x_{k+1} = x_{k}\cos\left(\frac{2\pi}{n}\right) - y_{k}\sin\left({\frac{2\pi}{n}}\right)$$

$$y_{k+1} = x_{k}\sin\left(\frac{2\pi}{n}\right) + y_{k}\cos\left({\frac{2\pi}{n}}\right)$$

La génération de l'image au format SVG ne pose pas plus de problème. Le défaut du SVG cependant est qu'il s'intègre tant à la page web qu'il est difficile de l'en sortir et de télécharger l'image produite. On ne peut pas en tout cas faire bêtement clic droit, « Enregistrer l'image sous… ». Je me suis donc lancé dans la tâche ardue de convertir le SVG en PNG, avant de reculer devant la tâche. J'ai fait un pas de côté pour générer un canvas. C'était finalement encore plus simple à manipuler que le SVG, et la conversion en PNG était facilitée.

Au bout du compte, vous pouvez à votre tour générer des images selon le jeu du chaos sur cette page. Le bagage scientifique me manque pour que je m'avance à qualifier de fractales toutes les images obtenues, on peut néanmoins au moins apprécier l'esthétisme graphique que nous offrent les mathématiques.

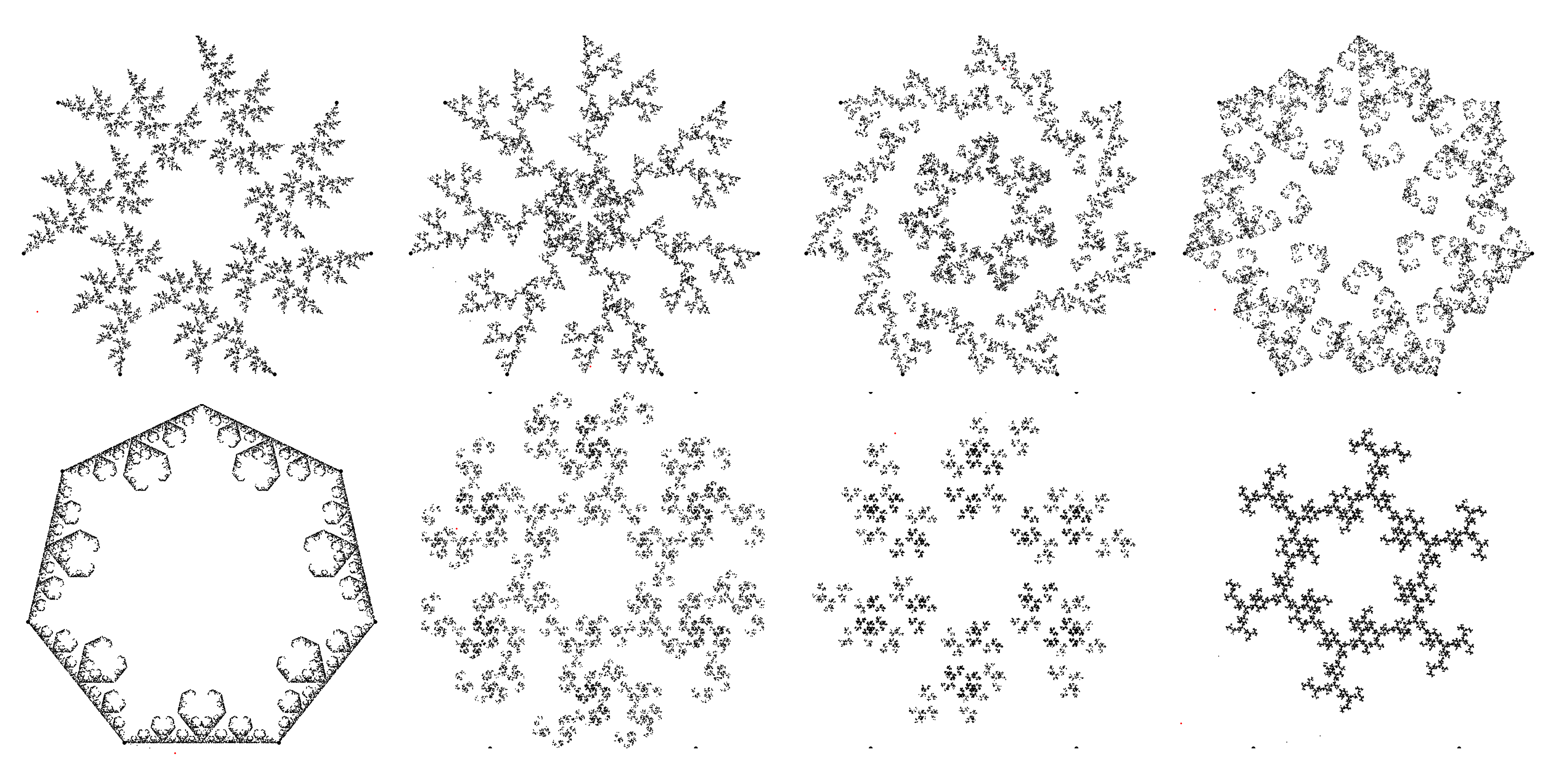

Panel de figures. Dans l'ordre de la lecture : heptagones (0,1,2) ; (0,1,3) ; (0,1,4) ; (0,1,5) ; (0,1,6) et hexagones (1,4,5) ; (2,4,5) ; (3,4,5)

À vous de jouer !

Merci d'avoir lu jusqu'ici. Pour récompenser votre patience, voici la jeune femme de TikTok que j'évoquais plus tôt qui réussit enfin à tracer son triangle après avoir acquis une règle.

5 mars 2022

# Le palmarès des villes et villages où il fait bon vivre : une analyse fine et éclairée en source ouverte

Le Repos, par William-Adolphe Bouguereau

Le 30 janvier 2022, Le Journal du dimanche publiait un article présentant « le top 500 des villes de France où il fait bon vivre », un classement établi par l'association Villes et villages où il fait bon vivre.

Je vous passerai mon opinion sur l'intérêt d'un tel classement, toujours est-il que j'ai bien trouvé bien dommage que le site web de l'association ne mette à disposition qu'une malheureux moteur de recherche pour s'enquérir des performances de sa ville, et que le JDD ne partage que des extraits difficilement exploitables du classement. De telles modalités ne permettant pas une analyse comparative extensive, j'ai décidé de prendre les choses en main.

J'ai donc entrepris de rassembler toutes ces données un peu éparses dans un beau tableau un peu propre. Je me suis muni à cette fin comme à chaque fois de Python et de la brave bibliothèque requests.

La première étape c'est de regarder l'allure des URL. Chaque commune a une page dédiée où on trouve les informations qui la concernent, de la forme :

https://.../vivre-a-<nom de la ville>-<code postal>/<code insee>/<departement>

Pour trouver une liste complète des communes avec ces informations prêtes à l'emploi, le site web de l'association nous donne lui-même la réponse. Quand on fait une recherche, les caractères tapés servent à faire une requête à l'API geo.api.gouv.fr, une API pour les données géographiques, gérée par Etalab.

Un petit coup de GET https://geo.api.gouv.fr/communes/ et boum, j'ai toutes les communes de France métropolitaine dans un JSON (le plus beau format du monde).

[
    {
        "nom": "L'Abergement-Clémenciat",
        "code": "01001",
        "codeDepartement": "01",
        "codeRegion": "84",
        "codesPostaux": ["01400"],
        "population": 779
    },
    {
        "nom": "L'Abergement-de-Varey",
        "code": "01002",
        "codeDepartement": "01",
        "codeRegion": "84",
        "codesPostaux": ["01640"],
        "population": 256
    },

    {…}

    {
        "nom": "Angers",
        "code": "49007",
        "codeDepartement": "49",
        "codeRegion": "52",
        "codesPostaux": ["49100", "49000"],
        "population": 155850
    },

    {…}
]

Il ne reste plus qu'à lancer 34 836 requêtes pour chacune des 34 836 communes dans le fichier. Sachant que le classement est établi sur un total de 34 827, quelques messages d'erreurs sont à redouter.

Quelques heures plus tard, chaque commune s'est trouvé un classement. Enfin, la plupart en tout cas. Il ne reste plus qu'à ranger tout cela dans un fichier CSV, histoire que ce soit plus facilement lisible, et tadam :

J'ai vite fait de transformer cela en un fichier CSV, un peu plus facilement exploitable.

rang    nom codes_postaux   code_insee  departement population
1   Angers  49100-49000 49007   49  155850
2   Annecy  74370-74960-74600-74960-74000-74370-74600-74600-74940   74010   74  130721
3   Bayonne 64100   64102   64  51894
4   La Rochelle 17000-17000-17000   17300   17  77205
5   Caen    14000   14118   14  106230
6   Le Mans 72100-72000 72181   72  143847
7   Nice    06100-06200-06200-06200-06000-06300 06088   06  342669
8   Lorient 56100   56121   56  57246
9   Brest   29200   29019   29  139926
10  Rennes  35200-35000-35700   35238   35  220488
...

Sauf que, après cette mise en forme, j'ai un problème. Mon fichier n'a pas assez de lignes. J'ai des places non atribuées, et plus exactement il apparaît que les rangs 23 151, 28 775, 34725, 34739 et 34750 sont vides. L'explication n'est pas à chercher bien loin, il y a un bug sur le site qui affiche une erreur « 500 » quand on recherche certaines communes :

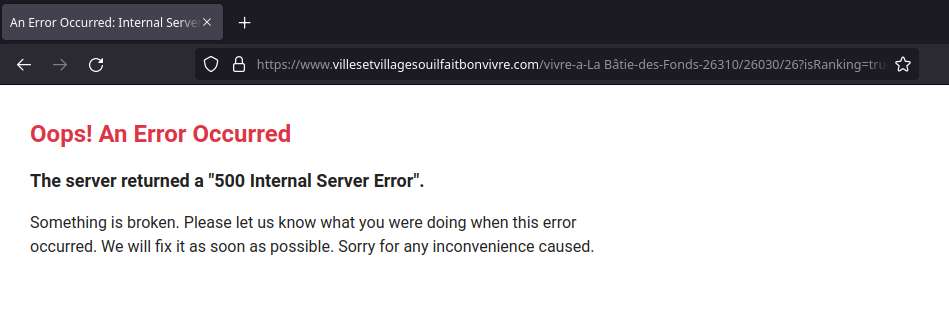

Ce qu'obtiennent les fiers habitants de La Bâtie-des-Fonds quand ils veulent connaître le classement de leur village

Les communes concernées sont toutes de tailles relativement modestes, et j'ai eu vite fait de soupçonner une division par zéro qui a mal tournée (genre le nombre de médecins ou le prix du mètre carré). Pour qu'on ne les oublie pas : Leménil-Mitry (54), Molring (57), Casterets (65), Rochefourcat (26), La Bâtie-des-Fonds (26) et Caubous (31).

Un rapide aller-retour avec l'association — qui a réagi très rapidement — a permis de régler le problème.

Tout étant rentré dans l'ordre, il m'est désormais possible de mettre à disposition le classement complet. J'ai donc conçu une page web, que vous pouvez trouver ICI. Non seulement elle permet d'accéder à l'intégralité du classement, elle vous permet également de mettre des filtres pour afficher uniquement les communes de certains départements ou ayant une population comprise dans un certain intervalle. J'ai poussé le vice jusqu'à permettre de filtrer sur la base d'une expression régulière.

Lien vers le classement

Ainsi il vous est désormais possible de démontrer que votre département est effectivement meilleur que celui d'à côté, ou que les communes dont le nom termine par « sur-loire » sont des havres de paix. Pour ce qui me concerne je n'irai pas plus loin dans l'analyse de ces informations capitales et à la portée hautement scientifique, je me suis déjà donné suffisamment de mal. Amusez-vous bien, et à bientôt !
